Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 1:53 pm

Каталоги запчастей - Страница 6 14810

Для моделей 6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64832950001 задняя подвеска 1

1 U1295100001A0 левый задний задний рычаг в сборе 1

2 U1295100002A0 правый задний задний рычаг в сборе 1
3 U1295120001A0 верхний упорный стержень в сборе 2
4 p1292020010a0 верхняя гайка вала поворотного рычага 8
5 U1295120002A0 узел сборки прокладки вала штифта верхнего тягового стержня 6
6 U1295110001A0 спиральная пружина (RR) 2
7 U1295110002A0 Верхняя резиновая основа пружины 2
8 U1295090001A0 задний амортизатор в сборе 2
9 P1295090007A0 Нижний штифт вала для задней подушки 2
10 Q146b1055f30 блок-болт с шестигранной головкой, пружинная шайба и простая шайба 4
11 U1295080001A0 задний ударный блок в сборе 2
12 болт с шестигранной головкой Q146B0825F30, пружинная шайба и простая шайба в сборе 4
13 U1295130001A0 задний боковой шатун в сборе 1
14 P1292050006a0 Шатунная гайка 1
15 U1295130007A0 правый штыревой вал заднего бокового шатуна 1
16 U1295130010A0 левая гайка заднего бокового шатуна 1
17 U1295100003A0 узел сборки плоских прокладок заднего заднего рычага и штифтового вала 2
18 Q351B10F30 шестиугольник тонкие гайки с мелкой резьбой--1
19 Q341B10F30 Тип 1 шестигранная гайка 1
20 U1295090008A0 Верхняя прокладка 1 для задней подушки 2
21 U1295090006A0 верхний резиновый коврик 1 для задней подушки 1
22 U1295090012A0 Верхняя установленная облицовочная панель для задней подушки 1
23 U1295090009A0 Верхняя прокладка 2 для подушки заднего сиденья 1
24 U1295090007A0 верхний резиновый коврик 2 для задней подушки 1
25 P1295090004A0 Нижняя прокладка 1 для задней подушки 1
26 p1295090003a0 подъемная накладка для задней подушки 2
27 P1295090005A0 Нижняя прокладка 2 для задней подушки 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 1:55 pm

Каталоги запчастей - Страница 6 14910

Для моделей 6483MD6VC-A1ZA01
6483MD6VC-A1ZA03
6483MD6VC-A1ZA05

1s64833110006 колесо и шина 1
1 U1311030004a0 колесо в сборе 4
1.1 Шина L265-70R1612T 4
1.2 U1311100001A0 алюминиевое колесо 4
1.3 Lz2-01-3 бескамерный запорный клапан 4
2 P1311150001a0 череп алюминиевого колеса 4
3 p1311130001a0 колесная гайка 24
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 1:57 pm

Каталоги запчастей - Страница 6 15010

Для моделей 6483RD6VC-A1ZA01
6483RD6VC-A1ZA03

1s64833110007 колесо и шина 1
1 U1311030008a0 колесо в сборе 4
1.1 Шина L265-65R1712T 4
1.2 U1311100002A0 алюминиевое колесо 4
1.3 Lz2-01-3 бескамерный запорный клапан 4
2 P1311150001a0 череп алюминиевого колеса 4
3 p1311130001a0 колесная гайка 24
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 1:59 pm

Каталоги запчастей - Страница 6 15110

Для моделей 6483MD6VC-A1ZA02
6483MD6VC-A1ZA04
6483RD6VC-A1ZA02
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64833110009 колесо и шина 1
1 U1311030006a0 колесо в сборе 4
1.1 Шина L265-65R1712T 4
1.2 U1311100002A0 алюминиевое колесо 4
1.3 модуль 4 монитора давления в шинах P1311220001A0
2 P1311150001a0 череп алюминиевого колеса 4
3 p1311130001a0 колесная гайка 24
4 болт с шестигранной головкой Q146B0620F30, пружинная шайба и простая шайба в сборе 2
5 P1311230001a0 модуль приемника 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 2:02 pm

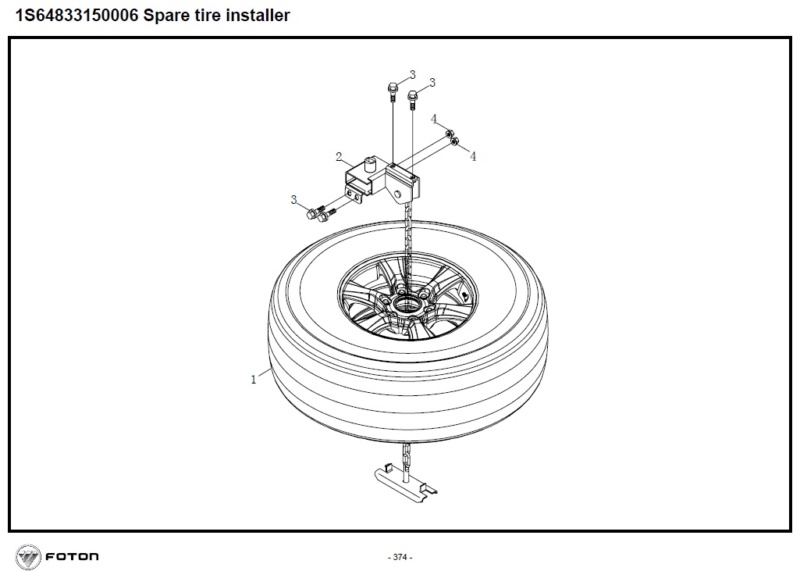

Каталоги запчастей - Страница 6 15210

Для моделей 6483MD6VC-A1ZA02
6483MD6VC-A1ZA04
6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64833150007 установка запасных шин 1
1 U1311030008a0 колесо в сборе 1
2 U1315020002A0 узел крепления запасной шины 1
3 Q1840820F30 шестигранный фланцевый болт 6
4 Q32008F30 шестигранная фланцевая гайка 4
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 2:04 pm

Каталоги запчастей - Страница 6 15310

Для моделей 6483MD6VC-A1ZA01
6483MD6VC-A1ZA02
6483MD6VC-A1ZA03
6483MD6VC-A1ZA04
6483MD6VC-A1ZA05
6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64831200003 выхлопная система 1
1 U1120020003A0 передний глушитель и трубка в сборе 1
2 U1120080100A0 задняя выхлопная труба в сборе 1
3 P1120090001a0 резиновый наконечник 4
4 U1120110003A0 крышка изоляции глушителя 1
5 p1120100001a0 уплотнительная прокладка 2
6 Q1841035F31 шестигранный фланцевый болт 4
7 q33010f38 шестигранная фланцевая стопорная гайка, цельнометаллическая 4
8 q33006f31 шестигранная фланцевая стопорная гайка, цельнометаллическая 3
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 2:21 pm

Каталоги запчастей - Страница 6 15410

Для моделей 6483MD6VC-A1ZA01
6483MD6VC-A1ZA02
6483MD6VC-A1ZA03
6483MD6VC-A1ZA04
6483MD6VC-A1ZA05
6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64831250001 очиститель отработавших газов 1
1 U1125020001A0 передний катализатор и трубка в сборе 1
2 U1120100001A0 уплотнительная прокладка 1
3 U1125130001A0 узел сборки прокладки соединительной гайки выхлопной трубы 4
4 P1120090001a0 резиновый наконечник 1
5 q33010f38 шестигранная фланцевая стопорная гайка, цельнометаллическая 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 2:23 pm

Каталоги запчастей - Страница 6 15510

Для моделей 6483MD6VC-A1ZA01
6483MD6VC-A1ZA02
6483MD6VC-A1ZA03
6483MD6VC-A1ZA04
6483MD6VC-A1ZA05
6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1s64833610002 аккумулятор 1
1 U1361010002A0 аккумулятор в сборе 1
2 U1361040001A0 установка батареи лоток в сборе 1
3 1643836100020 нажимная пластина для крепления батареи 2
4 Q32006 шестигранная фланцевая гайка 2
5 болт с шестигранной головкой Q1400820F30 и простая шайба в сборе 4
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 3:07 pm

Каталоги запчастей - Страница 6 15610

1sd1805050080 корпус внешний пакет 1
1 u1505010003a0 логотип Foton 1
2 U1506010103A0 фургон бортовой Марка 1
3 этикетки кузова U1505071008A0 1
4 этикетки кузова U1505071006A0 1
5 u1505071004a0 этикетки кузова 1
6 этикетки кузова K1505071004A0 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 3:10 pm

Каталоги запчастей - Страница 6 15710

1s64833910001 инструменты водителя общая часть в сборе 1
1 1102839100001 предупреждающий треугольник в сборе 1

2 P1391090001a0 гнездо в сборе 1
2.1 P1391090015a0 гнездо 1
2.2 P1391090003a0 бабочка гайка в сборе 1

3 U1391020002A0 сумка для инструментов водителя в сборе 1
3.1 1102739100008 отвертка в сборе 1
3.2 двусторонний ключ NG2D08X10 1
3.3 двусторонний ключ NG2D12X14 1
3.4 двусторонний ключ NG2D16X18 1
3.5 NGY150 скольжения совместных плоскогубцы 1
3.6 p1391030001a0 сумка для инструментов водителя 1
3.7 U1391060005A0 Мотылевый агрегат, запасное колесо 1
3.8 p1391070001a0 ключ для шин 1
3.9 P1391140001a0 коромысло, гнездо в сборе 1
4 болт с шестигранной головкой Q150B0830 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 3:11 pm

Каталоги запчастей - Страница 6 15810

1sd1808250002 огнетушитель 1
1 1648639100018 огнетушитель (самовывоз) 1
2 кронштейн 1648639100016, огнетушитель 1
3 Q2140612 винт с крестообразной головкой 2
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Янв 31, 2020 3:13 pm

Каталоги запчастей - Страница 6 15910

Для моделей 6483MD6VC-A1ZA01
6483MD6VC-A1ZA02
6483MD6VC-A1ZA03
6483MD6VC-A1ZA04
6483MD6VC-A1ZA05
6483RD6VC-A1ZA01
6483RD6VC-A1ZA02
6483RD6VC-A1ZA03
6483RD6VC-A1ZA04
6483RD6VC-A1ZA05

1sd1805130009 звукоизоляционные, изолирующие, демпфирующие уплотнительные устройства 1
1 u1513010002a0 шумоизоляционная накладка на передней стенке (левый руль, 486 и G01 используются совместно) 1
2 u1513020005a0 утеплитель передней стенки (левый руль, 486 и G01 используются совместно) 1
3 P1513010011A0 установить пластмассовую гайку для шумоизоляционной прокладки передней стенки 11
4 U1513010107A0 звукоизоляционная прокладка пола 1
5 P1532020111a0 Защелкивающееся соединение задней стенки моторного щитка 1
6 пластмассовая гайка P1542050034A0 9
7 p1513030003a0 a-колонка амортизирующая губка (с отверстиями) 10
8 U1513010601A0 шумоизоляционная накладка щитка двигателя левой А-образной колонки 1
9 U1513010602A0 шумоизоляционная накладка правого экрана двигателя А-образной колонки 1
10 h4513040016a0 зажим для изоляционной подушки 4
11 U1513011600A0 средний проход звукоизоляционная накладка инфрабазальной пластины 1
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Cobra6590 в Ср Авг 19, 2020 10:15 am

Коллеги, где можно посмотреть фото термостата Саванны? И правда ли, что его аналогом является термостат от ваговского Транспртера Т5?
Может есть ещё аналоги?

Cobra6590

Сообщения : 3
Дата регистрации : 2020-08-19
Репутация : 0

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Чт Авг 20, 2020 7:29 am

Недавно кто-то ставил термостат из этого каталога надо поискать на форуме, может человек старый на выкинул и и скинет фотку.
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Slonim100 в Чт Авг 20, 2020 10:44 am

Я в апреле с.г. менял термостат. Есть фото старого и нового. Могу скинуть по WhatsApp или на эл.почту. Ставил оригинал, цена вопроса 1300 ₽

Slonim100

Сообщения : 12
Дата регистрации : 2019-10-14
Откуда : Ярославская область
Репутация : 1
Возраст : 59

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Олег С в Пт Авг 21, 2020 7:02 am

Где за такие деньги брали? Будьте добры ссылочку в студию!

Олег С

Сообщения : 30
Дата регистрации : 2018-11-04
Репутация : 2

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Пт Авг 21, 2020 7:30 am

Вот ссылка из профильной темы  номер термостата   P700000279 Термостат Стоимость 1 324р. вот здесь  http://kz77.ru/price-items/search?id=106&asId=as0&search=P700000279
обсуждали здесь https://foton-sauvana-club.mirbb.com/t88-topic#1446
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Cobra6590 в Вт Сен 01, 2020 6:25 pm

Slonim100 пишет:Я в апреле с.г. менял термостат. Есть фото старого и нового. Могу скинуть по WhatsApp или на эл.почту. Ставил оригинал, цена вопроса 1300 ₽
Если вам не сложно, то скиньте мне, пожалуйста, фото обоих мне на WhatsApp 8-902-990-24-03

Cobra6590

Сообщения : 3
Дата регистрации : 2020-08-19
Репутация : 0

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Admin в Вс Янв 10, 2021 2:48 pm

Блок-схема органов управления и контроля автомобиля

Каталоги запчастей - Страница 6 Aauu_a10

Описание датчиков
Каталоги запчастей - Страница 6 A_a11

1   Канистра
2   Соленоид адсорбера
3   Датчик давления / температуры на впуске
4   Датчик атмосферного давления
5   Электронный блок управления
6   CAN
7   Контрольная лампа диагностики
8   Диагностический разъём
9   Противоугонная система управления
10  Воздухозаборник радиатора
11  Дроссельная заслонка (ETC)
12  Датчик впускного коллектора и датчик температуры сжатого воздуха
13  EGR
14  Педаль газа
15  Односторонний клапан
16  Впуск фазера распределительного вала
17  Вакуумный бак
18  Соленоидный клапан
19  Предохранительный клапан
20  Топливный инжектор
21  Катушка зажигания / Свеча зажигания
22  Датчик фазы распредвала
23  Привод перепускной заслонки
24  Нагревательное зарядное устройство
25  Датчик детонации
26  Датчик скорости
27  Датчик температуры охлаждающей жидкости
28  Мусорные ворота
29  Датчик кислорода
30  Топливный насос
Admin
Admin
Admin

Сообщения : 533
Дата регистрации : 2017-12-01
Репутация : 64

https://foton-sauvana-club.mirbb.com

Вернуться к началу Перейти вниз

Каталоги запчастей - Страница 6 Empty Re: Каталоги запчастей

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 6 из 6 Предыдущий  1, 2, 3, 4, 5, 6

Вернуться к началу

- Похожие темы


Права доступа к этому форуму:
Вы не можете отвечать на сообщения
